布洛维里氏硬度计 YT-140 概述

YT-140是一款集可内置打印机、公差设置等多功能为一体的硬度测量仪器，内置热敏打印机，支持现场即时打印，保障测量结果的公正性及数据的存储、可追溯性。使用全中文显示，菜单式操作，操作简单、方便。本机可直接显示里氏、布氏、洛氏、维氏、肖氏等硬度值。仪器小巧、便携、稳定性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。

布洛维里氏硬度计 YT-140 主要功能

佰利乐● 采用D型精度冲击装置；

佰利乐● 工业化壳体设计，坚固、小巧、便携、稳定性高，适用于恶劣操作环境，抗震动、冲击和电磁干扰；

● 主机和打印机一体化设计，方便用户现场打印测试结果；

佰利乐● 大屏幕显示器，信息丰富、直观，方便操作和读值；

● 可预先设置上限下值、超限报警；

● 具有开机示值软件校准功能，保障数据在任意行业不同的规范和标准下使用；

● 可选配7种不同的冲击装置，更换时不需校准，自动识别；

佰利乐● 可存储600组测量数值全中菜单、背光显示、方便操作；

● 可配备软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富● 功能，适合质量保障活动和管理的更高要求；

佰利乐● 内置大容量锂离子可充电电池及充电控制电路；

● 连续工作不少于200小时（不开打印时），自动休眠、自动关机等节电功能。

布洛维里氏硬度计 YT-140 适用材料

钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢。

布洛维里氏硬度计 YT-140 主要用途

1、适宜对重型工件、模具型腔、实验空间很狭小的工件、轴承及其它零件、大型零部件及不可拆卸部件的现场硬度测试

2、压力容器、汽轮发电机组及其设备的失效分析以及金属材料仓库的材料区分

佰利乐3、大批量生产过程中产品的硬度检测，一般标配的一套即能符合检测要求

4、退火、回火、淬火等热处理的硬度检测，选型时需要如果有硬化层，需要注意硬化层的厚度，硬化层太薄的话，需要选择C型冲击装置

佰利乐5、轴承检测硬度时需要注意其轴承直径，若直径太小需要选择异型支撑环

6、齿轮硬度检测时如果齿轮过小需要选择DL冲击装置

7、铸件检测时，如果表现光洁度处理有难度时，需要选择G型冲击装置。

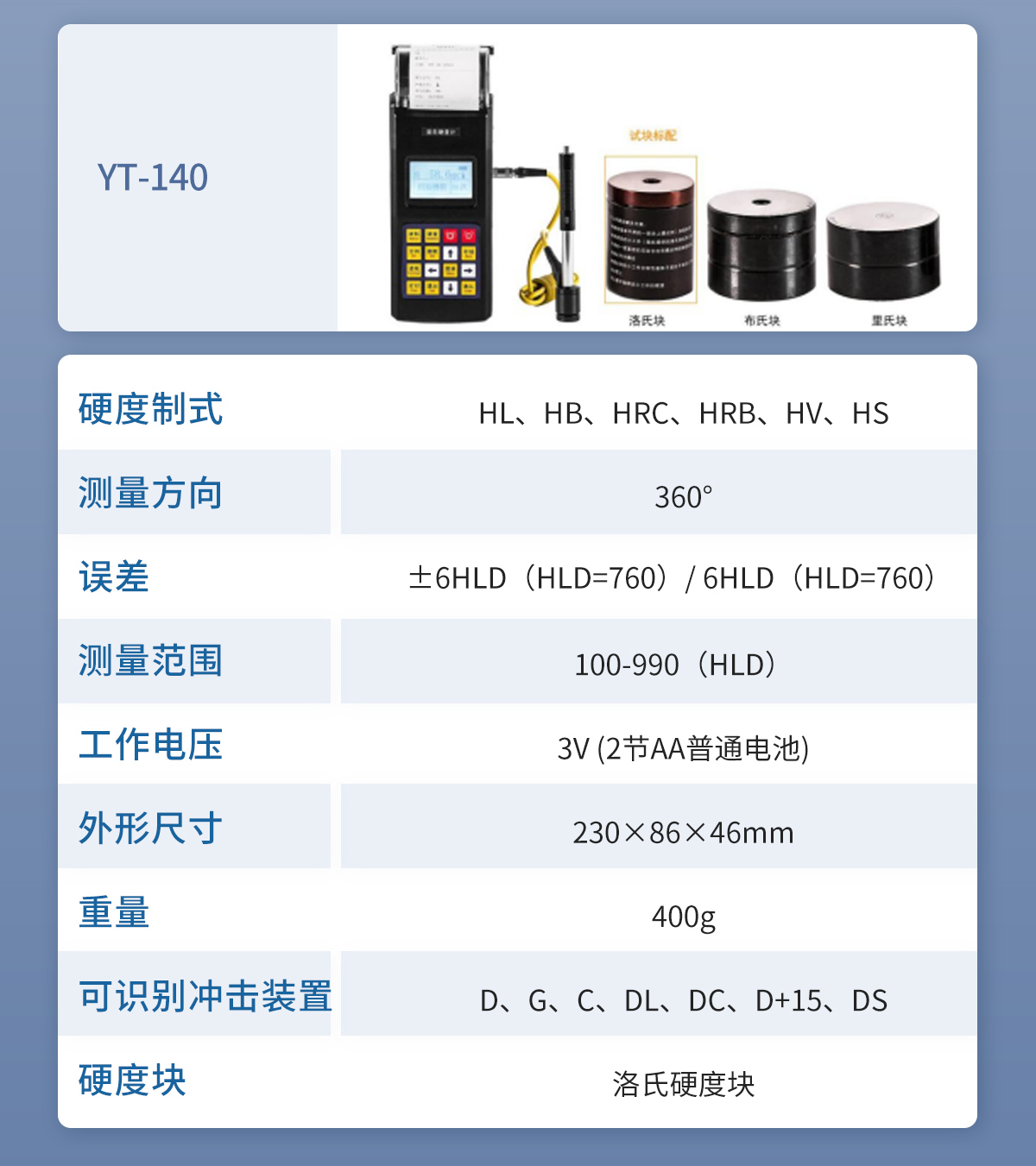

布洛维里氏硬度计 YT-140 技术参数

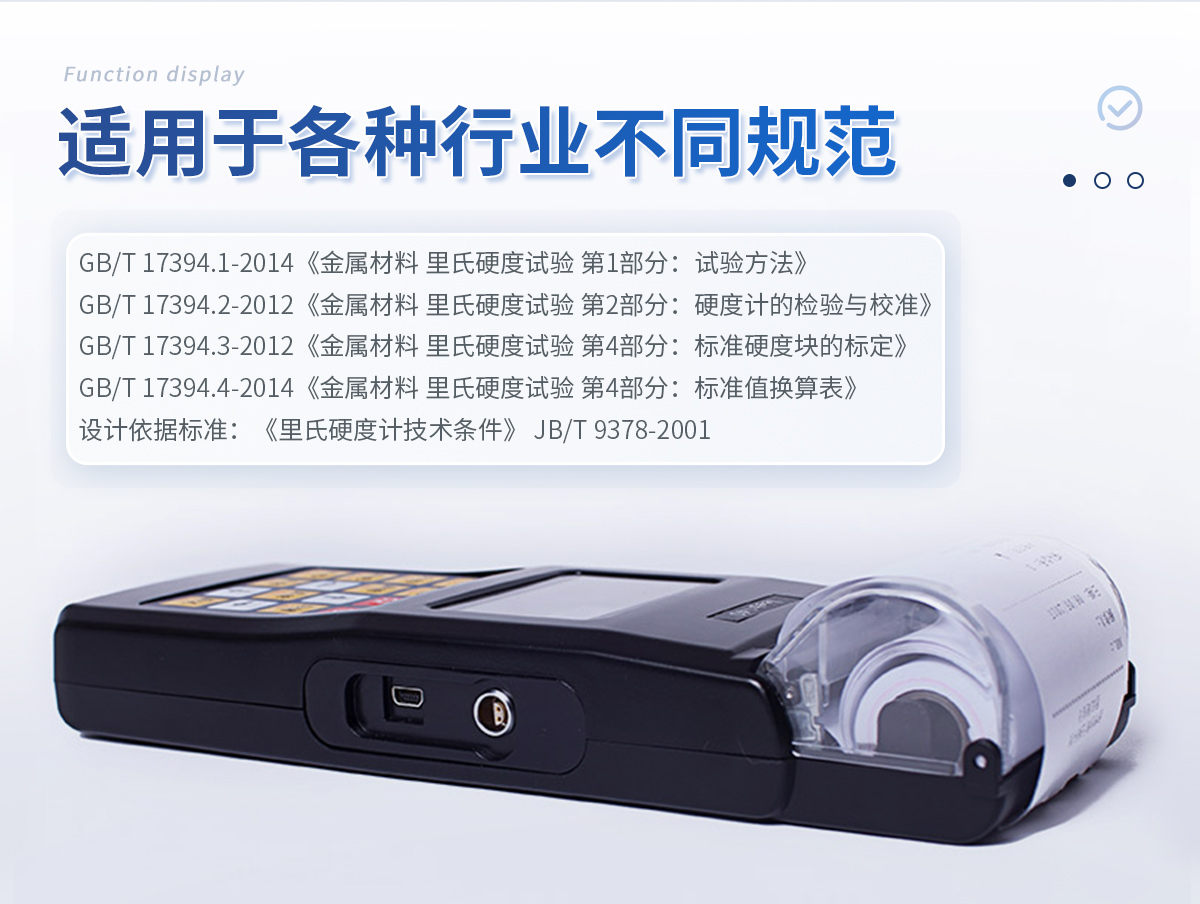

里氏硬度计符合标准

佰利乐1、GB/T 17394.1-2014《金属材料 里氏硬度试验 第1部分：试验方法》

2、GB/T 17394.2-2012《金属材料 里氏硬度试验 第2部分：硬度计的检验与校准》

3、GB/T 17394.3-2012《金属材料 里氏硬度试验 第4部分：标准硬度块的标定》

4、GB/T 17394.4-2014《金属材料 里氏硬度试验 第4部分：标准值换算表》

5、设计依据标准：《里氏硬度计技术条件》 JB/T 9378-2001

被测试样表面的要求

佰利乐试样表面的状况应符合测试范围表格中的有关要求。

● 试样表面温度不能过高，应小于120℃。

● 试样表面粗糙度不能过大，否则会引起测量误差。试样的被测表面露出金属光泽，并且平整、光滑、不得有油污。

● 试样重量的要求：对大于5kg的重型试样，不需要支撑；重量再2-5kg的试件、有悬伸部分的试件及薄壁试件在测试时应用物体支撑，以避免冲击力引起试件变形、变曲和移动。对中型试样，置于平坦、坚固的平面上，试样平稳放置，不得有晃动。

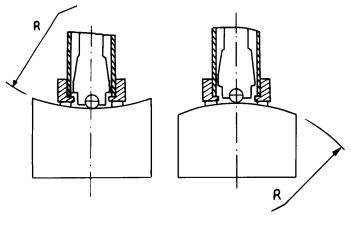

● 曲面试样：试样的试验面是平面。当被测表面曲率半径R小于30mm（D、DC、C、DL型冲击装置）和小于50mm（G型冲击装置）的试样在测试时应使用小支承环或异型支承环。

佰利乐● 试样应有相应的厚度，试样小厚度应符合冲击装置表规定。

佰利乐● 对于具有表面硬化层的试样，硬化层深度应符合冲击装置表规定。

● 耦合

佰利乐1) 对轻型试样，需要与坚固的支承体紧密耦合，两耦合表面需要平整、光滑、耦合剂用量不要太多，测试方向需要垂直于耦合平面；

2) 当试样为大面积板材、长杆、弯曲件时，即使重量、厚度较大仍可能引起试件变形和失稳，导致测试值不准，故应在测试点的背面稳固固或支承。

● 试样本身磁性应小于30高斯

测量方法

佰利乐● 按动冲击装置上部的释放按钮，进行测试。此时要求试样、冲击装置、操作者均稳定，并且作用力方向应通过冲击装置轴线。

● 试样的每个测量部位一般进行五次试验。数据分散不应越过平均值的±15HL。

● 任意两压痕之间距离或任一压痕中间距试样边缘距离应符合下表规定。

● 对于特定材料，欲将里氏硬度值较准确地换算为其他硬度值，需要作比较试验以得到相应换算关系。方法是：用检定合格的里氏硬度计和相应的硬度计分别在同一试样上进行试验。对于硬度值，在三个以上需要换算的硬度压痕周围均匀分布地各测定5点里氏硬度，用里氏硬度平均值和相应硬度平均值分别作为对应值，作出硬度比较曲线，比较曲线至少应包括三组对应的数据。

故障分析与排除

保养和维修

1. 冲击装置

佰利乐● 在使用1000—2000次后，要用尼龙刷清理冲击装置的导管及冲击体，清洁导管时先将支承环旋下，再将冲击体取出，将尼龙刷以逆时针方向旋入管内，到底后拉出，如此反复5次，再将冲击体及支承环装上；

● 使用完毕后，应将冲击体释放；

佰利乐● 冲击装置内严禁使用润滑剂。

2. 正常维修程序

● 当用标准洛氏硬度块进行检定时，误差均大于2HRC时，可能是球头磨损失效，应考虑更换球头或冲击体。

佰利乐● 当硬度计出现其它不正常现象时，请用户不要拆卸或调节固定装配之零部件，填妥保修卡后，交由我公司维修部门，执行保修条例。

异型支撑环

型 号	异型支承环简图	备 注
Z10-15		测外圆柱面R10～R15
Z14.5-30		测外圆柱面R14.5～R30
Z25-50		测外圆柱面R25～R50
HZ11-13		测内圆柱面R11～R13
HZ12.5-17		测内圆柱面R12.5～R17
HZ16.5-30		测内圆柱面R16.5～R30
K10-15		测外球面SR10～SR15
K14.5-30		测外球面SR14.5～SR30
HK11-13		测内球面SR11～SR13
HK12.5-17		测内球面SR12.5～SR17
HK16.5-30		测内球面SR16.5～SR30
UN		测外圆柱面，半径可调R10～∞

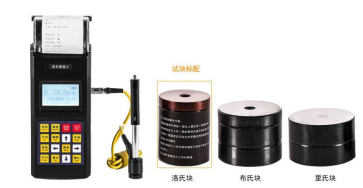

产品展示
